此為一個內短路的異常電芯實例，在實際生產過程中，也可能會出現極耳虛焊、注液量少等異常，此類異常往往由于電池內部極化大而造成電池動態電壓“虛高”，在跳轉時同樣會被識別出從而停止工步；根據電壓上下限的設置范圍，甚至一些電芯水分大或者其他原因造成電池電壓異常［3］的情況也可以被識別，所以增加下限電壓的設置對電池一致性的篩選也有所幫助。

電壓上下限的設置范圍會因材料、環境溫度、設備等原因的不同而不同（筆者使用上下限范圍為某工步電壓均值±4．5σ），所以設置的范圍太窄會造成篩選誤判，那么針對這種情況我們可以設置一些其他限制條件來輔助異常電池的篩選。

三、工步跳轉限制條件優先順序篩選

這個篩選條件是什么意思呢？打個比方：化成第一步設置充電60min，上限電壓3500mv，我們要求是時間到60min跳轉下一步，而某些電池電壓到3500mv而充電時間未達到60min，那么此類電池挑出；同理，要求電壓或者電流到設置參數跳轉下一步但是時間先到也可以挑出。假如有些電池跳轉至下一步后，電壓范圍在我們設置的范圍內，但是此電池又有某種異常，可以通過此限制條件篩選。下圖為廣東某設備廠家軟件設置流程頁面：

六紅圈中的Time over項即為跳轉條件篩選項，其分為兩個挑選條件TYPEA和TYPEB，在恒流充電中，TYPEA表示達到充電時間但未到達設置電壓；TYPEB表示未到充電時間但達到設置電壓；恒流恒壓充電中，TYPEA表示設置時間到但終止電流未到，TYPEB表示設置時間未到但終止電流到。我們可以根據不同的工步設置不同的篩選條件，挑出不符合要求的電池。

那要是遇到某個電池都在我們設置的條件范圍內，但是恒流充電時間短，恒壓時間長，那可不可以篩出來呢？

四、恒流或恒壓充電時間限制篩選

回到圖六（此項僅適用于化成需要充滿電的流程），最右兩列即為CCT時間挑選。CCT的意思為恒流充電時間，當某些電池極化偏大或容量偏低，提前達到上限電壓，我們可以通過設置時間區間挑選出充電時間異常的電池，從而提高電池一致性。

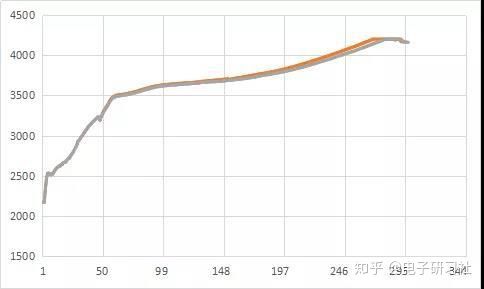

上圖為筆者在實際生產中通過CCT時間設置挑選出的一個異常電池與正常電池充電曲線，其中異常電池先達到上限電壓而且恒壓時間較長。后續將異常電池拆解，發現負極表面存在不明污漬。

五、充電△ V 設置

有些朋友可能注意到圖六中還有一個設置項△ V ，意思是充電過程中允許電壓下降的最大值，具體設置值可根據設備精度及各企業可接受異常范圍設置。此項也是重點哦，當一些內短路電池在充電過程中出現短路點變大的情況，可能會出現充電過程中電壓下降，及時停止工步對阻止安全問題的發生同樣有效。

一個流程設置這樣就差不多了，這些參數的設置跟企業使用的柜子精度關系較大，或者有些企業使用的軟件沒有Timeover和CCT時間篩選功能，但是充放電上下限電壓肯定是有的，企業可根據自身的實際情況確定自己的參數。此外，介紹的這些功能對分容流程的設置也同樣適用。還有些細節比如數據采集時間和過容量報警，采集時間這個肯定是要求越短越好，時間短采集數據就多，發現數據異常就更及時，但數據采集量大就需要柜子連接的電腦有高的配置，還有上位機數據庫有較大的內存，企業同樣需要根據自身的情況合理設置。

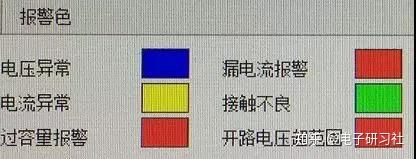

最后再補充一點，按以上流程設置完挑選出來的電池，是否都需要報廢？當然任性的公司全部報廢也未嘗不可，寧可錯殺一千不能放過一個，產品質量肯定棒。但是也可以根據不同的異?，F(xiàn)象將異常電池降為不同的等級，甚至有些因柜點問題等是可以重新化成當A品的。那如何區分異常種類呢？有些軟件有個特別的功能－－－－顏色區分（如圖九）。

我們可以將不同的異常分別設置不同的顏色，企業可根據軟件篩選出來的電池，對應查看分別下屬于哪種異常，分類處理。像接觸不良和電流異常，一般情況下均為柜點異常造成，可以單獨識別出并重新化成夾具，這樣就能減少“誤殺”了。
