一、    設備簡介：

1、  主要用于軟包電池的鋁塑膜自動沖殼，自動入電芯、頂封、側封、Hi-pot 測試，噴碼。

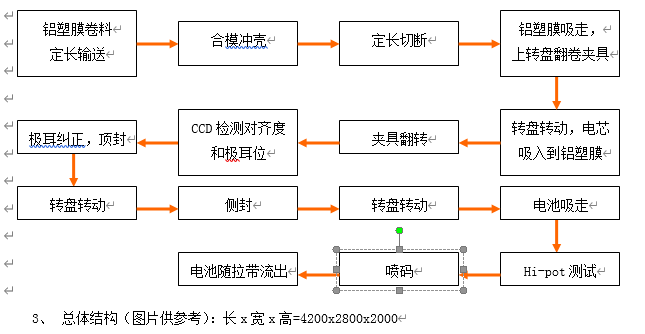

2、  動作流程：

4、 設備特點

       .鋁塑膜放卷自動糾偏功能；

       .CCD檢測極耳位置，自動糾偏補償，鋁塑膜翻卷后CCD檢測頂邊的對齊度；

       .更換模具和翻卷夾具能適用多種規格的電池；

       .氣脹軸可轉動，方便鋁塑膜上料；

       .Hi-pot測試NG的電池自動由NG料道流出分離；

       .翻卷夾具每次完成2個電池；

       . 采用可編程控制器PLC自動控制，觸摸屏人機對話，操作設置方便；

一、 適用產品規格與來料要求：

1、電芯規格：高度（含極耳）*寬度（含氣袋）*厚度=（50-150）*（50-150）*10mm，

沖坑深度由鋁塑膜材質決定，更換配件可適用其他規格

2、封印寬度：3-8mm(更換封頭)

3、電芯來料一致性好，極耳位偏差±0.5mm

二、 基本參數

1、設備效率：        12-14PPM

2、對折偏差：        ≤0.5mm

3、封印厚度精度：    ±0.01mm

4、未封區精度：      ±0.3mm

5、產品合格率：      99%

6、設備稼動率：      95%

7、設備參考尺寸：    L*W*H=4200*2800*2000mm

8、配置電源：        AC220V/50Hz  5 KW （甲方自備）

9、壓縮空氣：        ≥0.6MPa（甲方自備）

10、真空源：          -95KPa （甲方自備）

三、 主要部件構成：

整機主要包含有鋁塑膜上料機構1套，鋁塑膜沖殼機構1套，鋁塑膜定長送料機構1套，鋁塑膜切刀1套，吸殼機械手1套，轉盤機構1套，電芯備料機構1套，吸電芯機械手1套，頂封機構1套，側封機構1套，下料機械手1套，Hi-pot測試機構1套，噴碼拉帶1套。

     1.鋁塑膜上料機構

      .包含有氣脹軸，主動放卷馬達，氣脹軸旋轉座，糾偏系統，過輥和浮輥等；

      .鋁塑膜來料寬度≤400mm，卷徑≤450mm；

      .鋁塑膜自動放料，浮輥上下感應器控制放卷長度，糾偏系統控制位置；

2.鋁塑膜沖殼機構

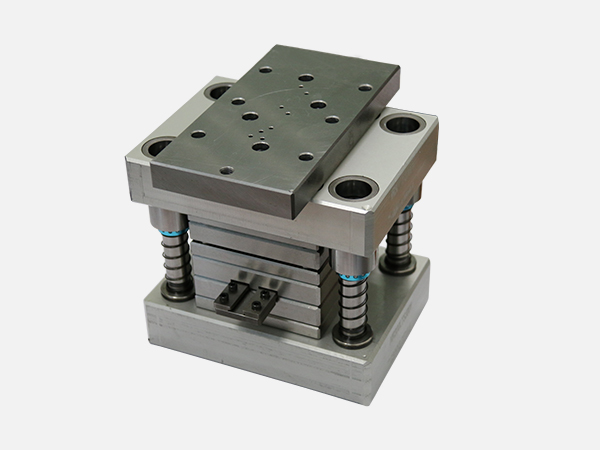

      .包含有鋁塑膜沖殼模具，合模增壓缸，沖坑氣缸等；

3.鋁塑膜定長送料機構

      .包含有夾料氣缸，定長走料的伺服、絲桿、導軌機構；

      .夾料爪寬度可調整，走料長度在觸摸屏上可設置，以適用不同規格電池；

4.鋁塑膜切刀

      .包含有刀座上下氣缸，上刀氣缸和切刀調位的的伺服、絲桿、導軌等；

      .切刀位置通過觸摸屏設定；

5.吸殼機械手

      .包含有上下吸殼夾具和氣缸，以及輸送殼體到轉盤的伺服、絲桿、導軌等；

6.轉盤機構

      .包含有四工位轉盤、多回路旋轉接頭，凸輪分割器、變頻馬達、翻卷夾具和驅動翻卷夾具的氣缸等；

      .轉盤一號工位實現鋁塑膜的上料和封裝后的電池下料，二號工位實現上電芯和檢查，三號工位實現頂封功能，四號工位實現側封功能；

      .更換電池規格時，翻卷夾具整套更換；

7.電芯備料機構

      .包含有電芯夾具、電芯頂升機構和吸電芯走料的伺服、絲桿、導軌等

      .電芯備料采用左右移位的方式，當吸電芯機械手在吸走左邊夾具的電芯時，右邊夾具可人工備料；

     8．吸電芯機械手

      .包含有上下吸電芯氣缸，以及輸送電芯到轉盤的伺服、絲桿、導軌等；

      .電芯極耳位置檢測超差時，機械手將電芯吸回到指定位置，空殼鋁塑膜不翻卷，待更換另一個電芯；

      .鋁塑膜翻卷后頂邊對齊度超差時，翻卷夾具打開，電芯吸回夾具，空鋁塑膜自動流出；

9. 頂封機構

      .包含有上下封頭氣缸、封頭上下導向的導軌、直線軸承、極耳糾偏夾爪手指氣缸等；

10.聚合物夾具側封頭機構

      .包含有上下封頭氣缸、封頭上下導向的導軌、直線軸承等；

11.下料機械手

      .包含有上下吸電池氣缸，以及輸送電池的伺服、絲桿、導軌等；

12.Hi-pot測試機構

      .包含有電池夾具，3組探針以及驅動探針上下氣缸；

      .Hi-pot測試儀甲方自備；

13.噴碼拉帶

      .包含有馬達、平皮帶、料道擋條等；

      .隨拉帶上配有電池翻卷機構，使條碼噴到鋁塑膜殼體最深的那一面；

四、  主要元器件：

1．氣缸/電磁閥/匯流板：     SMC/CKD

2．伺服馬達：               OMRON/松下

3．導軌/滾珠絲桿：          HIWIN

4．PLC：                    三菱/OMRON

5．溫控器：                 OMRON或同等品牌

6．真空表：                 SMC或同等品牌

7．壓力傳感器：             國產

8．凸輪分割器：             潭子/嘉翼

9．觸摸屏：                 威倫

10．CCD:                     國產

11．噴碼機：                 甲方自備

五、設備一般配置和標準

1.設備外觀顏色：甲方提供色板或按標準色暖灰1C。

2.設備噪音：≤65db。

3.設備符合國家有關機電設備的安全標準，沒有明顯或潛在的設計安全隱患。

4.隨機附送機器的操作說明書和設備維修手冊。

5.隨機附送機器的電氣控制圖，氣動控制圖和外購件說明書等資料。

6.隨機附送易損件清單。
