產品名稱：壓力化成夾具開夾器

產品型號：華合贏

制    作：產品研發部

用    途：打開30~60kg力度大力鐵夾子

工作行程：10mm~20mm(可調)

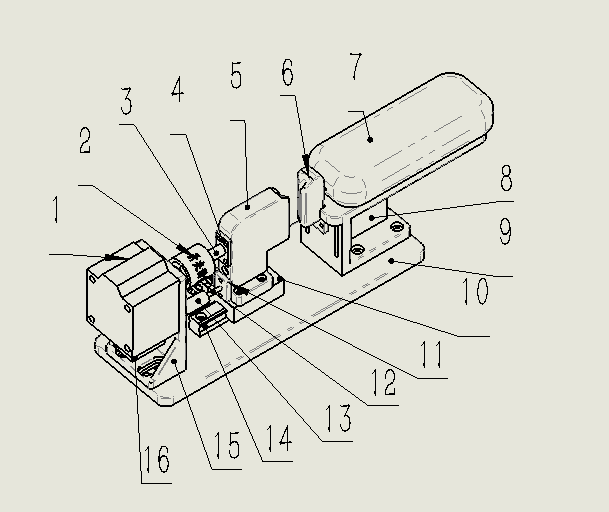

工 程 圖：

圖    解：

1、大氣缸-------拉開鐵夾

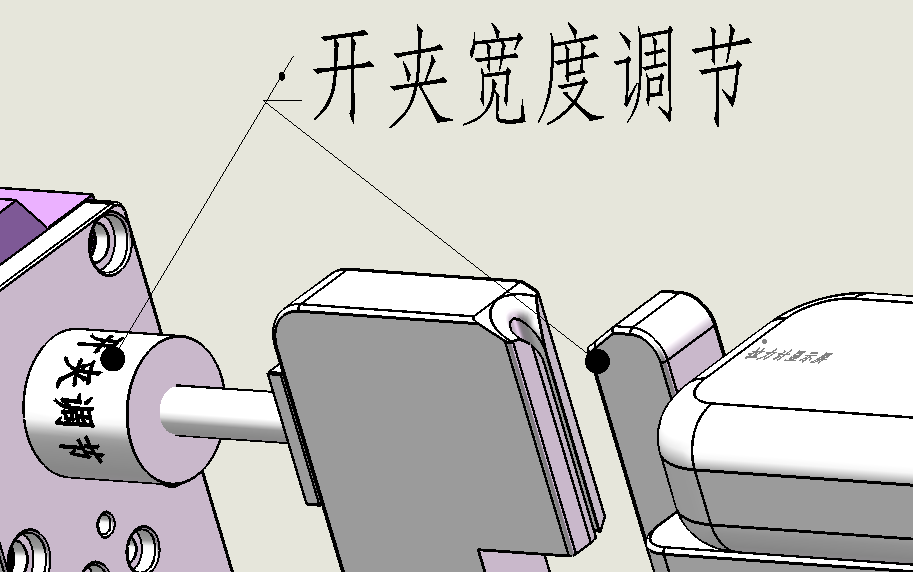

2、大圓滿閥-----調節鐵夾拉開的寬度

3、連接桿-------連接氣缸與動夾頭

4、邊接塊-------連接桿與動夾頭固定

5、動夾頭-------裝鐵平

6、定夾頭-------裝鐵夾，固定于拉力計上

7、拉力計--------檢測鐵夾拉開時寬度的夾力，各種功能請祥閱拉力計說明書

8、拉力計座-----固定拉力計

9、底板---------設備的固定座

10、滑塊--------用于動夾頭導向

11、小連接塊----固定小連接桿與動夾頭

12、小連接桿----連接小氣缸

13、小調節閥----卸電芯的寬度調節

14、滑軌--------固定滑塊，用于動夾頭導向

15、氣缸座------固定大氣缸與小氣缸

16、小氣缸------卸電芯時定位動夾頭的位置

 使用說明：

單人作業：

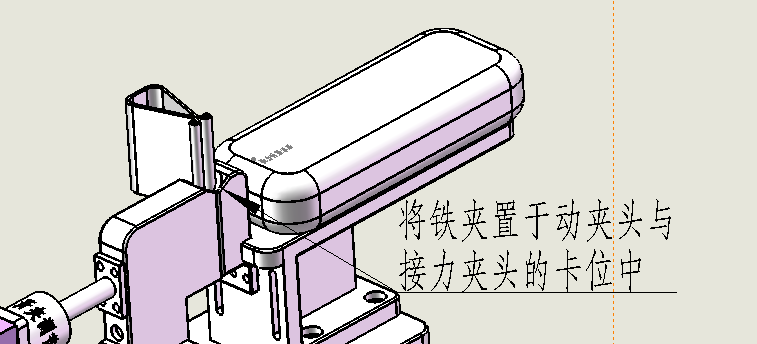

1、    將鐵夾置于壓力化成夾具開夾器的5與6的卡槽中，踩動大氣缸腳踏開關，使鐵夾打開

2、    將夾好鋼化玻璃的電芯置于鐵夾中，松開腳踏開關，取出帶電芯的鐵夾，裝夾完成。

3、    將13調節到鐵夾裝電芯后寬度并鎖死，踩動小氣缸腳踏開關，將已化成完畢的大力鐵夾帶電芯置于開夾器的5與6的卡槽內。

4、    踩動大氣缸的腳踏，開夾取出電芯，取出鐵夾，拆夾完成。

雙人作業：

1、    一人踩動小氣缸腳踏開關，將已化成完畢的電芯帶鐵夾置于開夾器的5與6卡槽中，踩動大氣缸腳踏開關，取出已化成的電芯。

2、    另一人將需要化成的電芯夾上玻璃裝入鐵夾，松開腳踏開關，取出帶電芯的鐵夾，如此循環操作。
