一、 放電工裝機構簡介：

1.功能概述： 本放電工裝機構用于多個方殼電池的串聯。

2.功能特點：

    2.1 放電工裝采用限位柱的方式，可適應不同厚度的電池；

    2.2 探針接觸板采用專用放電探針，探針針尖采用金字塔形，有效刺破極柱氧化層。

    2.3 放電工裝采用絲桿旋鈕上下調節，可適應不同高度的電池

    2.4 探針板采用探針可調方式，可實現電池極柱間距的調節；

    2.5 放電工裝采用單個工裝模塊化的結構，可快速實現串聯數量的增加或減少。

    2.6 放電工裝采用包膠快插端子的連接方式，讓放電設備與工裝連接更加安全、高效。

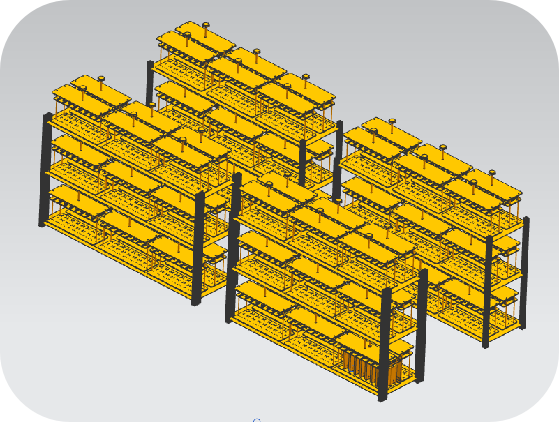

3.總體結構（圖片供參考）

二、 適用電池規格（可按客戶需求非標設計定制）

    1、極耳間距70-150mm；

    2、165*125*20、175*170*50、175*130*50、135*215*30、135*206*27、120*187*45、115*200*36、148*98*27、148*98*40（長、高、厚/mm）；

    3、電流輸出最高50A（可按客戶需求定制）；

三、 基本參數：

1、單個放電工裝尺寸：L*W*H=555*425*200mm

2、單個工裝架尺寸：L*W*H=4500*600*1200mm

3、按兩橫排擺放尺寸： L*W*H=4500*2000*1700mm

4、額定電流：50A（可按客戶需求定制）

5、工裝架最大承重：600kg

四、 主要部件

      整個機構包含主要有：工裝架4套，放電工裝64套。

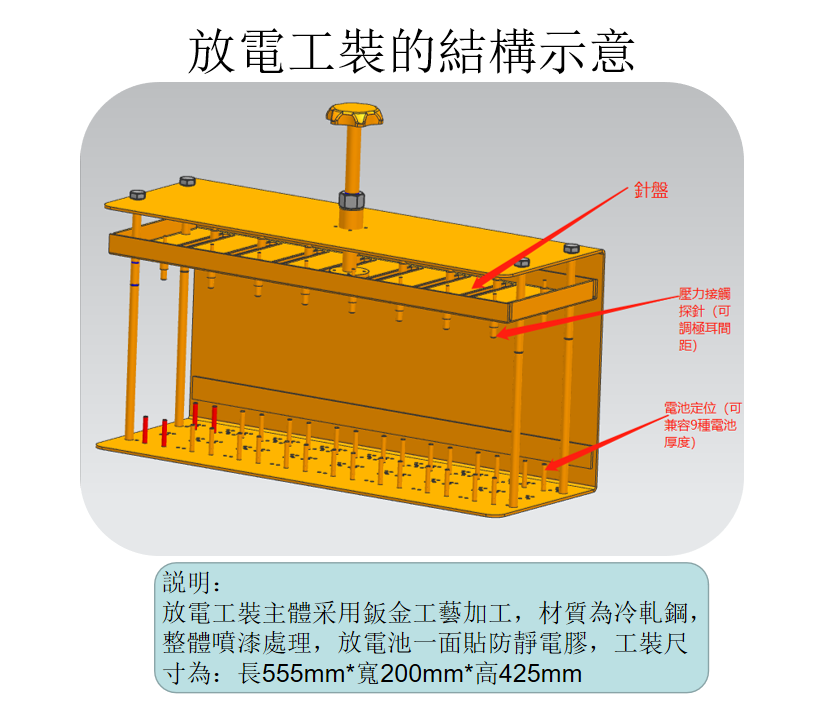

     4.1 放電工裝： 8位的放電工裝，作用是使8個電池串聯起來；

    4.2 工裝架：每個工裝架兩層，每層可放8個工裝，作用是收納保護放電工裝；

    4.3 D4插銷：限制電池的位置，以方便接觸探針找到電池極柱；

    4.4 接觸探針： 刺破極柱氧化膜，過大電流；
