1、SEI形成機制

鋰離子電池在首次充放電時，電解液中少量極性非質(zhì)子溶劑在得到部分電子后發(fā)生還原反應(yīng)，與鋰離子結(jié)合反應(yīng)生成一種厚度約100-

2、SEI的成分是什么？

SEI厚度約100-120nm，其成分隨電解液成分的不同而不同，一般由Li2O、LiF、LiCl、Li2CO3、LiCO2-R、醇鹽和非導(dǎo)電聚合物組成，是多層結(jié)構(gòu)，靠近電解液的一面是多孔的，靠近電極的一面是致密的。

3、SEI對鋰電池的影響？

SEI的作用要從其本身的特征來進行分析，其特點是：①SEI是電極材料與電解液中間的一個界面層，將兩者分隔開來。②具有固體電解質(zhì)的特征；③Li+可以順利通過(鋰離子優(yōu)良導(dǎo)體)，而電子卻無法通過。SEI對碳負極鋰離子電池的性能有著重要的影響。

第一、SEI于首次充放電間完成，形成伴隨部分鋰離子的消耗，鋰離子被消耗造成的就是電池不可逆容量的增加，就降低了電極材料的充放電效率(庫倫效率)。

第二、SEI膜具有有機溶劑不溶性，在有機電解質(zhì)溶液中能穩(wěn)定存在。部分電解液中有PC存在，PC容易共嵌入負極材料對電極材料造成破壞，而如果能在電解液中添加合適的外加劑促使SEI形成，則能有效防止溶劑分子的共嵌入，避免了因溶劑分子共嵌入對電極材料造成的破壞，因而大大提高了電極的循環(huán)性能和使用壽命。

第三、SEI允許鋰離子通過而禁止電子通過，一方面保證了搖椅式充放電循環(huán)的持續(xù)，另一方面阻礙了鋰離子的進一步消耗，提高了電池的使用壽命。4、SEI形成的影響因素

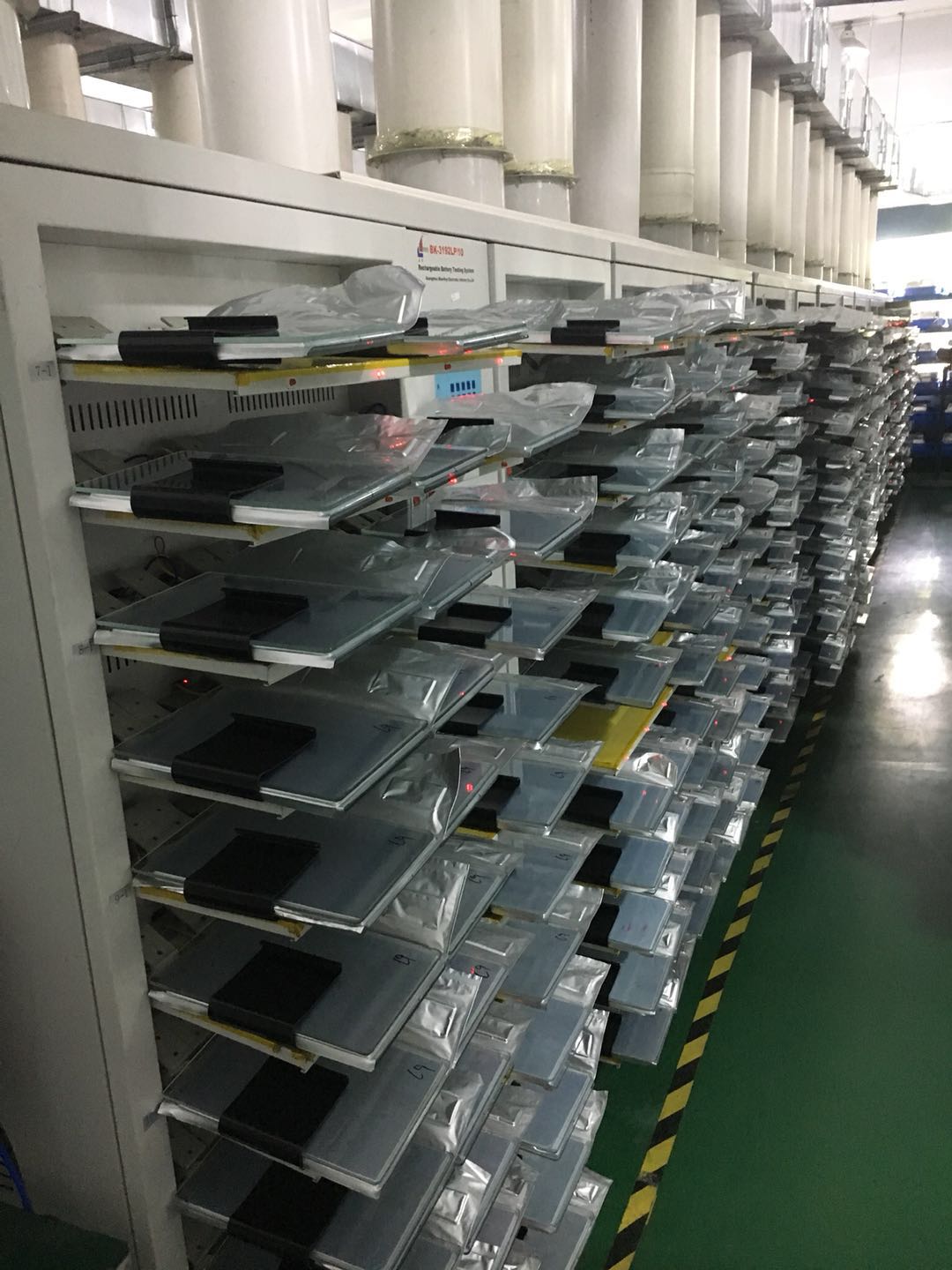

SEI的形成主要受電解液成(Li鹽、溶劑、外加劑等)、化成(首次充放電)電流大小,溫度等因素影響。
