大電流彈片微針模組是一種應用于電子產品測試中的精密連接模組，廣泛應用于3C鋰電池、手機屏幕、手機攝像頭、可穿戴設備等的FPC/BTB連接器模組測試，起連接導通作用。

大電流彈片微針模組是采用鎳合金/鈹銅材料，通過激光設備，采取特殊工藝制作而成。一體式成型的彈片，經過加硬、鍍金處理之后，大大增強了它的機械性能、電氣性能和抗腐蝕性能。
相比傳統的探針模組，大電流彈片微針模組具有精度高、阻抗小、過流能力強的特點，不僅能兼容小pitch BTB公母座的測試，還有著超高的BTB母座測試良率。

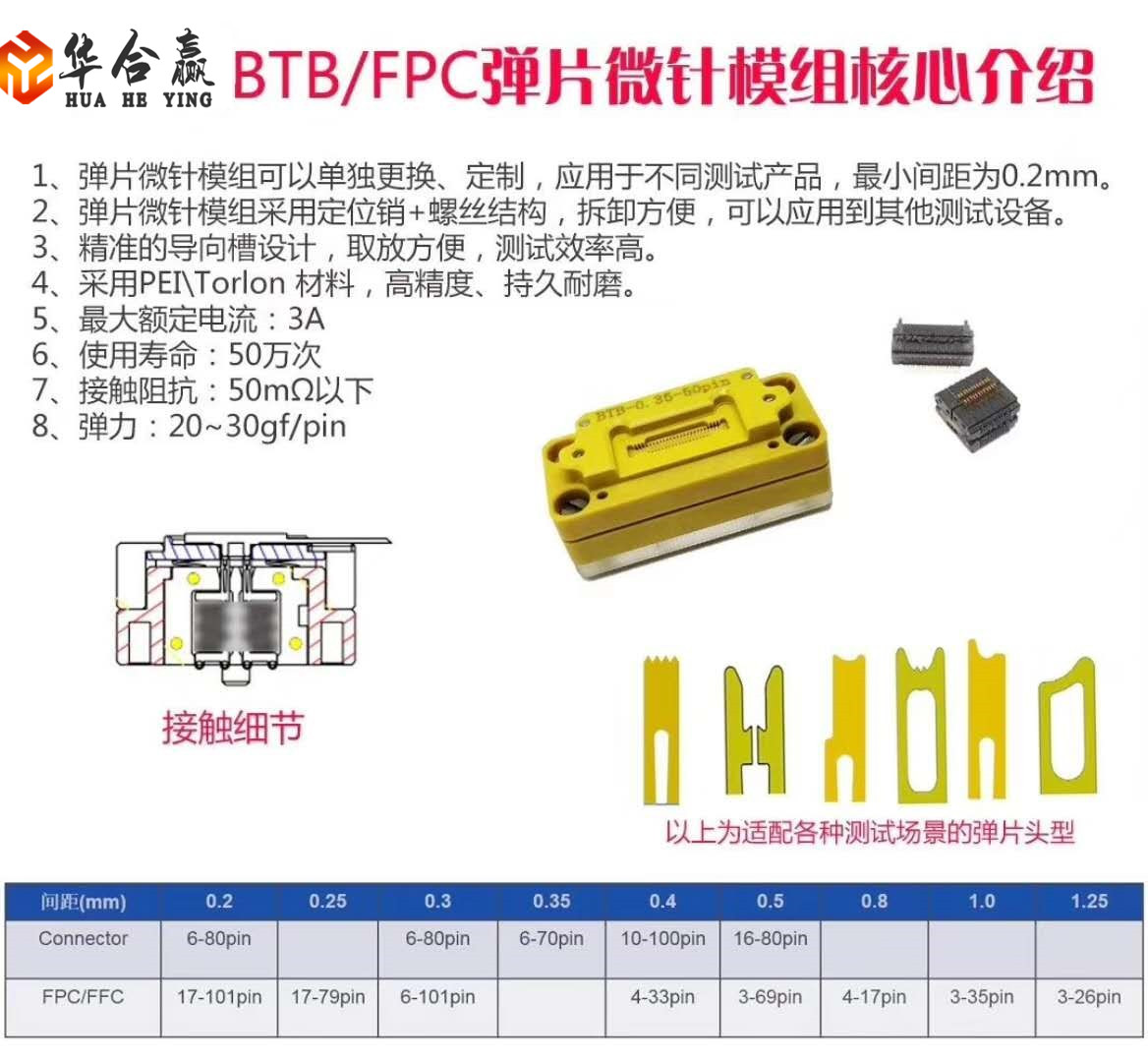

大電流彈片微針模組的特點：
1.有多種頭型可以選擇，能根據連接器形狀或客戶要求來制作，支持定制化，定制化的頭型和薄片接觸，電性更穩定。
2.采用高精度模具開模，測試模塊標準化，定位精度高。
3.采用定位銷+螺絲結構，拆卸方便，可以應用到其他測試設備。
4.具有持久耐磨的特性，機械壽命高，能有效降低測試成本，提高效率。

大電流彈片微針模組的性能
1.可過大電流：在電流傳輸過程中，大電流彈片微針模組可通過的電流最高能達到50A，電流傳導于同一材料體內，在1-50A的范圍內，電阻恒定，電流無衰減，具有更好的連接功能。
2.適應小pitch：在小pitch領域，大電流彈片微針模組的可取值最小能達到0.1mm，在0.1mm-0.4mm的范圍內都能保持穩定的連接，不卡pin、不斷針。
3.使用壽命高：大電流彈片微針模組的使用壽命平均在20w次以上，在操作、環境、保養都很好的情況下能達到50w次，是一款高壽命模組。
4.BTB連接器公母座測試：大電流彈片微針模組不同頭型的彈片在BTB連接器公母座有不同的應對方法。

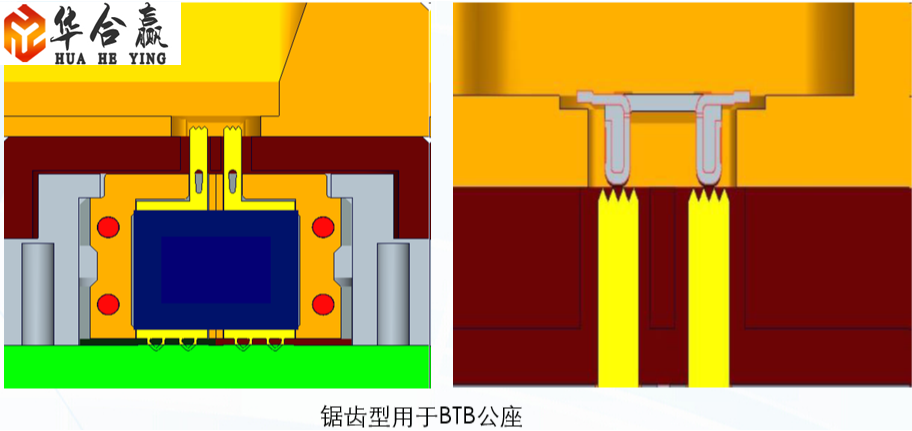

測試公座時，鋸齒型彈片和連接器接觸點接觸,保證測試穩定。

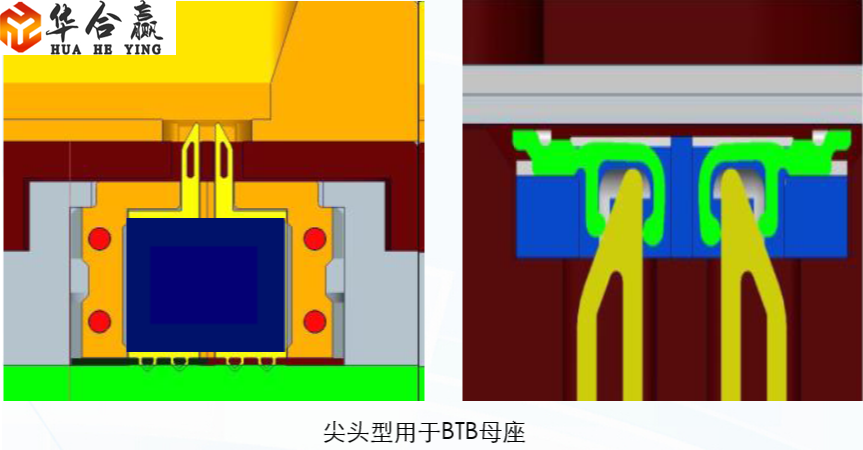

測試母座時，彈片頭部插入連接器內端子，使其產生一定的張開量，保證彈片接觸面與BTB連接器端子兩面一直保持接觸狀態。母座測試良率可達99.8%。

5.不會對連接器產生扎痕：把同一模組測試前和測試20次后，放在顯微鏡下對比，連接器基本看不到扎痕。
