圓柱電池（cyclinder cell），順便科普一下其他電池的稱呼，業內稱方形電池為prismatic cell，軟包電池夾具為pouch cell，相比很多人接觸圓柱電池這一概念，腦海里最多的就是小時候家里手電筒里使用的，亦或是遙控器里使用的圓柱電池探針組，而我們今天要說的則是動力鋰離子電池。哈，你腦海里肯定有冒出了18650圓柱電池，特斯拉搭載的松下圓柱電池，某某電動汽車失火，某公司推出了300wh/kg的21700圓柱電池等......

常見的圓柱動力鋰離子電池有三種，如下圖所示：

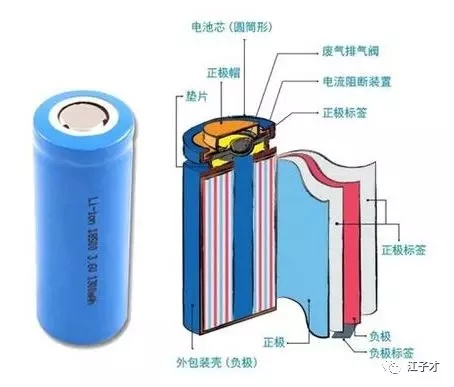

分別是三種規格，18650,、21700、32131,就拿18650電池來說，18是他的底部圓的直徑18mm，650指的是電池的高65mm，21700和32131同理。前幾年，主流的是18650圓柱電池，主要結構如下：

圓柱18560電池單體主要由正極，負極，隔膜，正極負極集電極，安全閥，過流保護裝置，絕緣件和殼體共同組成。殼體，早期鋼殼較多，當前以鋁殼為主。單體過流保護裝置，每個廠家的設計并不相同，根據對安全性要求的不同，價格也不盡相同。一般的安全裝置主要有PTC正溫度系數電阻和熔斷裝置兩大類。PTC，當出現過大電流，電阻發熱，溫度積累促使PTC阻值的上升，當溫度超過一個閾值以后，陡然增大，相當于把故障電芯從總體回路中隔離開來，避免進一步熱失控的發生。熔斷裝置，原理上就是一個熔絲，遇到過大電流，熔絲熔斷，回路被斷開。兩種保護裝置的區別在于前者可恢復，后者的保護是一次性的，一旦故障發生，需更換電芯。

18650圓柱電芯，由于其自身結構特點及型號的標準化，使得生產的自動化水平在3種主要電芯形式中為最高。這就使得高度一致性成為可能，成品率相應得到提高，日韓企業一般在98%以上，國內也達到90%以上。

18650圓柱電池發展到今天，也存在著他的優缺點。

18650圓柱電池探針優點：
1）如前面所述，單體一致性較好；
2）單體自身力學性能好，與方形大電流探針和軟包電池夾具相比，封閉的圓柱體，近似尺寸下，可以獲得最高的彎曲強度；
3）技術成熟，成本低，但同時，成本優化的空間也已經消耗的差不多；
4）單體能量小，發生事故時，形式易于控制，但這一點也正在成為它被取代的理由。
18650圓柱電池缺點：
1）在電動汽車這個語境中，電池系統的圓柱單體數量都很大，這就使得電池系統復雜度大增，無論機構還是管理系統，相對于其他兩類電池，系統級別的成本圓柱電池偏高；
2）在溫度環境不均勻條件下，大量電芯特性異化的概率上升，當然，特斯拉之所以在設計之初選擇18650，相信只是個無奈之選，因?yàn)?0年前，能夠大批量生產的合格動力電池，只有圓柱電池。而電池的安全和熱管理需求，反而是它強大電控系統的研發動力。
3）能量密度的上升空間已經很小，2016年的新聞，超威把單體容量做到4050mAh，電芯比能量306Wh/kg，此后沒有看到更高的記錄。在既定空間內，只有死磕材料，公認是一條難走的路。

21700電池的這把火，則是由特斯拉 Model 3 全面啟用21700三元鋰電池開始，開啟了一個圓柱電池提升容量的新階段。特斯拉 Model 3的21700型電池系統，能量密度在300Wh/kg左右，比原來Model S使用的18650電池能量密度提升20%以上，單體容量提升35%，系統成本降低9%左右。

總結下來，尺寸從18650提高到21700，獲得好處如下：

1）適當提高能量密度情況下，可以選擇常規材料，性能穩定、性價比高；

2）可以適當進行多極耳機構設計，降低內阻；

3）同樣能量密度下，可以選擇快充特性石墨，改善快充性能；

4）適當增加直徑和高度可以獲得更多的有效體積。

5）單體電芯容量增大，輔助構件比例降低，降低PACK成本。

目前國際上能夠批量生產21700電池的企業屈指可數，除了松下和特斯拉聯合研發的21700電池量產外，先前三星SDI也曾展示相關21700產品，據了解該產品還沒有進行批量生產。國內21700廠家，資料顯示著手21700的廠家有比克，力神，億緯鋰能，天鵬電源，遠東福斯特，猛獅新能等。

而32131電池，國軒高科發布，擬在合肥廬江建立32131圓柱電芯生產線。

單位體積容量與循環壽命、倍率、安全性是強相關因素：容量每提升10%，循環壽命大約會降低20%；容量每提升10%，充放電倍率降低30-40%；容量每提升10%，溫升大約會提高20%，且呈幾何級上升；能量密度越高，安全性風險越大。

基于18650電池的缺陷，隨著政策要求電池能量密度的不斷提高，提高了材料成本

a.新材料如NCA、硅碳等新材料供應鏈尚不成熟，成本高，供應難以穩定；

b.新材料制程對環境要求高，固定資產投資高，能耗巨大；單體電池容量低，PACK成組技術要求和成本偏高；

c.單體電芯最多適應正單、負雙極耳結構，而且對能量密度影響較為顯著；

d.高曲率部分比率較大，循環壽命受到較大影響；

e.高能量密度與高倍率充電同時要求時，設計空間已到極限。
更大直徑圓柱鋰離子電池將成為必然趨勢，21相對18是更好的選擇，32131系列也是未來一個方向，但基于目前技術水平及其他類型的競爭，短期內，難以呈現爆發式增長。
